[Network] Cisco Router Debug

Router Debug 란?

디버그는 show 명령어와 유사한 명령어입니다.

show 명령어가 단편의 일부를 보여 주는 것이라면 debug는 실시간으로 동작 상황을 보여줍니다. 하지만 debug 명령어를 사용할 시 신중하게 사용해야 합니다. 해당 방법은 라우터에 부하를 많이 주기 때문에 특정한 활동에 한해서 디버깅해야 합니다.



IP Packet Debugging

디버깅을 활성화하는 방법은 간단하다. 라우터 관리자 모드에서 해당 명령어 입력으로 활성화된다.

R1 # debug ip packet



활성화시 packet debugging is on 메시지를 확인 할 수 있다



IP Packet Debugging 중지

라우터 관리자 모드에서 해당 명령어를 입력함으로써 특정 디버깅을 중지한다 모든 디버깅을 중지하는 "un all" 과 같은 명령어도 있다.

이외 추가적인 명령어는 "debug ? "를 통해 확인할 수 있다.

R1# no debug ip packet



중지시 packet debugging is off 메시지를 확인 할 수 있다.

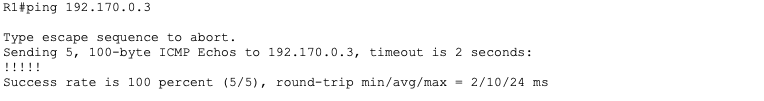

Debug off - ping

ping 명령어를 사용하였을 때 모습으로 5개의 패킷을 보내며 성공 여부를 ( 5/5 ) 매우 양호로 알려준다.









Debug on - ping



 debug ip packet 명령어를 통해 처리되는 모든 ip 패킷을 실시간으로 보여준다.

활성화 이후 ping 명령어를 입력하면 다른 결과를 확인할 수 있다.







상세 설명

s = 201.202.0.2 (출발지)에서 d = 192.170.0.3 (목적지)까지 5개의 패킷을 보낸다



s = 192.170.0.3 (출발지)에서 d = 201.202.0.2 (목적지)까지 패킷을 받아 왔다.









만약 목적지 네트워크가 현재 라우터 테이블에 없다면





위와 같은 결과로 unroutable

라우팅이 불가능하다는 메시지를 출력하게 된다.
